深圳市博达创电子有限公司


使用说明书

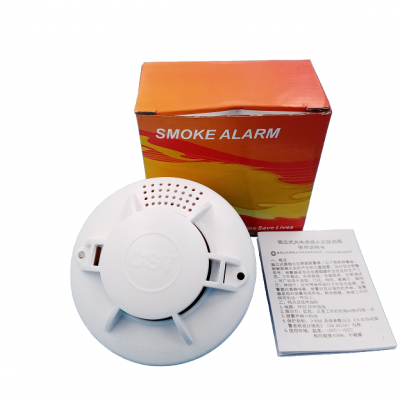

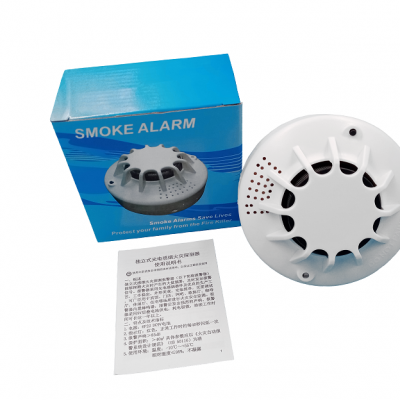

BDC-GD-HA401联网型光电感烟火灾探测器报警器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、***、耗电小、美观***、使用方便等特点，可与安防系统配套使用

一. 性能：

报警声音： ≥80dB

供电电源： DC9V～DC28V

电    流：  静态电流 ≤200uA

               报警电流 ≤45mA

工作温度： -10℃～+50℃

相对湿度： ≤95%RH(40℃±2℃)

烟雾灵敏度：1.06±.26%ＦＴ.

符合标准：GB4715-2005

输出形式： 声光报警/继电器无源触点（NO/NC可设置）输出

二. 功能：

    自检：按下检测按钮,探测器LED常亮，同时发出报警音响（注：自检仅对于探测器本身内部功能进行检测，自检时无继电器信号输出）。

工作：正常情况下,探测器大约每隔6秒指示灯会闪亮一下。探测器自动检测周围环境中的烟雾浓度,并根据使用环境状况进行灵敏度自动补偿。当烟雾浓度接近报警值，探测器加快对烟雾浓度趋势进行智能运算,同时报警指示灯开始闪亮。若运算结果达到或超过报警值,探测器开始声光报警,并启动继电器输出。当周围环境的烟雾浓度降低到报警值以下时,探测器自动恢复正常工作状态。

输出：无源触点输出；触点容量24V/1A，可通过探测器内部的跳线，设置为常开或常闭触点输出。出厂时跳线默认设置触点为常闭。
